Diyaframlı manometreler; paslanmaz çelik, hijyenik clamp, dişli ve flanşlı bağlantı seçenekleriyle zorlu proseslerde güvenilir basınç ölçümü sunar.
Diyaframlı manometreler, endüstriyel proseslerde basıncın güvenilir şekilde ölçülmesi amacıyla kullanılan, ölçüm mekanizmasını proses akışkanından ayıran özel diyafram sistemlerine sahip mekanik basınç ölçüm cihazlarıdır. Özellikle korozif, viskoz, yoğun, kristalleşme eğilimli veya partikül içeren akışkanların bulunduğu uygulamalarda tercih edilir.
Paslanmaz çelik konstrüksiyonları, farklı proses bağlantı seçenekleri ve kuru veya gliserin dolgulu modelleriyle diyaframlı manometreler; kimya, petrokimya, gıda, ilaç, enerji, su arıtma ve makine imalatı gibi birçok endüstriyel sektörde basınç izleme ihtiyaçlarına çözüm sunar.
Diyaframlı basınç ölçüm sistemlerinde proses basıncı, esnek bir ayırıcı diyafram aracılığıyla dolgu sıvısına ve ölçüm mekanizmasına iletilir. Bu yapı, proses akışkanının manometrenin hassas ölçüm elemanlarıyla doğrudan temasını önleyerek zorlu uygulamalarda daha güvenilir ölçüm yapılmasına yardımcı olur.
Endüstriyel ve hijyenik proseslere uygun diyaframlı basınç ölçüm sistemleri
Paslanmaz çelik gövde ve farklı diyafram malzemesi seçenekleri
Kuru ve gliserin dolgulu manometre alternatifleri
Ø63 mm, Ø100 mm ve Ø160 mm gösterge çapları
Clamp, dişli, flush, hijyenik rekor ve flanşlı proses bağlantıları
Korozif, viskoz ve partikül içeren akışkanlar için uygun diyafram çözümleri
Titreşimli ortamlarda daha kararlı gösterim sağlayan gliserin dolgulu modeller
Analog gösterge ile elektrik beslemesi gerektirmeyen yerel basınç izleme
Farklı proses koşullarına uygun bağlantı ve montaj tasarımları

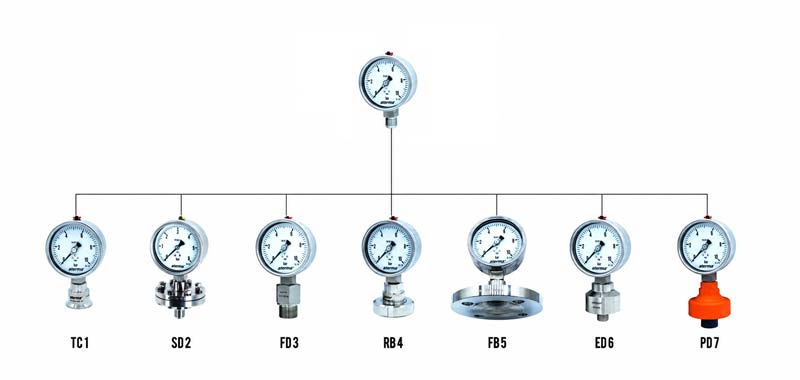

1. Hijyenik Clamp Diyaframlı Manometreler – TC1 Serisi
A300.xxx.TC1 ve A300G.xxx.TC1 modelleri, hijyenik proseslerde basınç ölçümü için geliştirilmiş clamp bağlantılı diyaframlı manometrelerdir. Özellikle gıda, içecek, süt ürünleri ve ilaç endüstrilerinde hijyenik bağlantı gerektiren uygulamalar için uygundur.
Clamp bağlantı yapısı, uygun tesisat tasarımıyla birlikte hızlı montaj ve demontaj olanağı sağlar. Kuru ve gliserin dolgulu modelleri mevcuttur.
2. Dişli Tip Diyaframlı Manometreler – SD2 Serisi
A300.xxx.SD2 ve A300G.xxx.SD2 modelleri, dişli proses bağlantısına sahip komple paslanmaz diyaframlı manometrelerdir.
Genel endüstriyel uygulamalarda, uygun bağlantı ölçülerine sahip boru hatlarında ve proses ekipmanlarında kullanılabilir. Diyaframlı yapısı, akışkanın ölçüm mekanizmasından ayrılmasını sağlar.
3. Flush Diyaframlı Manometreler – FD3 Serisi
A300.xxx.FD3 ve A300G.xxx.FD3 modelleri, yüzeyle hizalı diyafram tasarımına sahip basınç ölçüm cihazlarıdır.
Flush diyafram yapısı, akışkanın birikebileceği ölü hacimlerin azaltılmasına yardımcı olur. Bu nedenle viskoz, yoğun, tortu veya partikül içeren proses akışkanlarının basınç ölçümünde avantaj sağlar.
4. Hijyenik Rekor Diyaframlı Manometreler – RB4 Serisi
A300.xxx.RB4 ve A300G.xxx.RB4 modelleri, hijyenik rekor bağlantısı gerektiren prosesler için tasarlanmıştır.
Gıda, içecek, süt ve ilaç üretiminde, uygun hijyenik bağlantı standardına sahip tesisatlarda kullanılabilir. Paslanmaz çelik konstrüksiyonu ve proses diyaframı sayesinde ölçüm mekanizması ile akışkan arasında ayrım sağlar.
5. Flanş Diyaframlı Manometreler – FB5 Serisi
A300.xxx.FB5 ve A300G.xxx.FB5 modelleri, flanşlı proses bağlantısı gerektiren endüstriyel basınç ölçüm uygulamaları için geliştirilmiştir.
Kimya, petrokimya, enerji, su arıtma ve proses endüstrisinde kullanılan tanklar, basınçlı kaplar ve boru hatlarında uygun flanş bağlantısıyla montaj yapılmasına olanak tanır.
6. Dişli Tip Diyaframlı Manometreler – ED6 Serisi
A300.xxx.ED6 ve A300G.xxx.ED6 modelleri, dişli bağlantı yapısına sahip alternatif diyaframlı basınç ölçüm çözümleridir.
Endüstriyel proseslerde basınç ölçüm mekanizmasının akışkandan ayrılması gereken uygulamalarda kullanılır. Uygun model seçimi, bağlantı yapısı ve proses koşullarına göre yapılmalıdır.
7. Plastik Diyaframlı Manometreler – PD7 Serisi
A300.xxx.PD7 ve A300G.xxx.PD7 modelleri, plastik diyafram sistemiyle sunulan basınç ölçüm cihazlarıdır.
Kimyasal prosesler, su arıtma sistemleri ve uygun malzeme uyumluluğu gerektiren uygulamalarda kullanılabilir. Plastik diyaframın kimyasal dayanımı, akışkanın türüne ve çalışma sıcaklığına göre değerlendirilmelidir.
8. Dişli Tip Yatay Diyaframlı Manometreler – D305 Serisi
D305 serisi, yatay diyafram tasarımına sahip komple paslanmaz mekanik basınç ölçüm cihazlarından oluşur.
Ø100 mm ve Ø160 mm gösterge çaplarında sunulan bu seri, yatay diyafram geometrisinin ve dişli bağlantının tercih edildiği endüstriyel proses uygulamalarına yönelik bir çözümdür.
Kimya ve Petrokimya Endüstrisi: Korozif veya yoğun proses akışkanlarının bulunduğu üretim hatlarında, uygun diyafram malzemesi seçimiyle basınç ölçümü sağlar.
Gıda ve İçecek Endüstrisi: Hijyenik clamp ve rekor bağlantılı modeller, gıda üretim tesislerinde uygun hijyenik tasarım gereksinimlerini karşılamaya yardımcı olur.
İlaç ve Biyoteknoloji: Hijyenik proses bağlantılarının kullanıldığı üretim ve yardımcı proses sistemlerinde basınç takibi için uygundur.
Su ve Atık Su Arıtma: Kimyasal dozaj hatlarında, filtreleme sistemlerinde ve uygun proses akışkanlarında basınç izleme amacıyla kullanılabilir.
Enerji ve Endüstriyel Tesisler: Basınçlı kaplar, tanklar ve boru hatlarında mekanik basınç ölçümüne olanak tanır.
Viskoz ve Partiküllü Akışkanlar: Flush diyaframlı modeller, tortu birikiminin ve tıkanmanın sorun oluşturabileceği uygulamalarda avantaj sağlar.
Proses Akışkanından İzolasyon: Diyafram sistemi, ölçüm mekanizmasının proses akışkanıyla doğrudan temas etmesini önler.
Zorlu Akışkanlarla Uyumluluk: Uygun diyafram malzemesi seçildiğinde korozif, viskoz, kristalleşen veya partikül içeren akışkanlarda ölçüm yapılabilir.
Farklı Bağlantı Alternatifleri: Clamp, rekor, dişli, flush ve flanşlı bağlantılar sayesinde farklı tesisat tasarımlarına uyum sağlanır.
Hijyenik Proseslere Uygunluk: Hijyenik bağlantılı modeller, uygun yüzey kalitesi ve malzeme seçimiyle gıda ve ilaç proseslerinde kullanılabilir.
Titreşime Dayanıklı Seçenekler: Gliserin dolgulu modeller, mekanik titreşimlerin neden olduğu ibre salınımlarını azaltarak okunabilirliği artırır.
Kolay Yerel İzleme: Analog gösterge yapısı sayesinde elektrik beslemesi gerektirmeden basınç takibi yapılabilir.
Doğru diyaframlı manometre seçiminde proses akışkanının kimyasal özellikleri, çalışma sıcaklığı, basınç aralığı, bağlantı standardı ve montaj koşulları birlikte değerlendirilmelidir.
Özellikle korozif ve yüksek sıcaklıklı uygulamalarda diyafram malzemesi, dolgu sıvısı ve proses bağlantısının uygunluğu kontrol edilmelidir. Hijyenik uygulamalarda ise bağlantı tipi, yüzey özellikleri ve temizlenebilirlik gereksinimleri dikkate alınmalıdır.
Diyaframlı manometreler, standart mekanik manometrelerin doğrudan akışkan teması nedeniyle uygun olmadığı proseslerde etkili bir basınç ölçüm çözümü sunar.
Farklı diyafram tasarımları ve bağlantı seçenekleri sayesinde hem hijyenik üretim hatlarında hem de ağır endüstriyel uygulamalarda güvenilir yerel basınç izleme gerçekleştirilebilir.
Komple paslanmaz diyaframlı manometreler, dayanıklı yapıları, geniş uygulama seçenekleri ve farklı proses bağlantılarıyla endüstriyel basınç ölçüm sistemlerinin önemli bileşenleridir.
