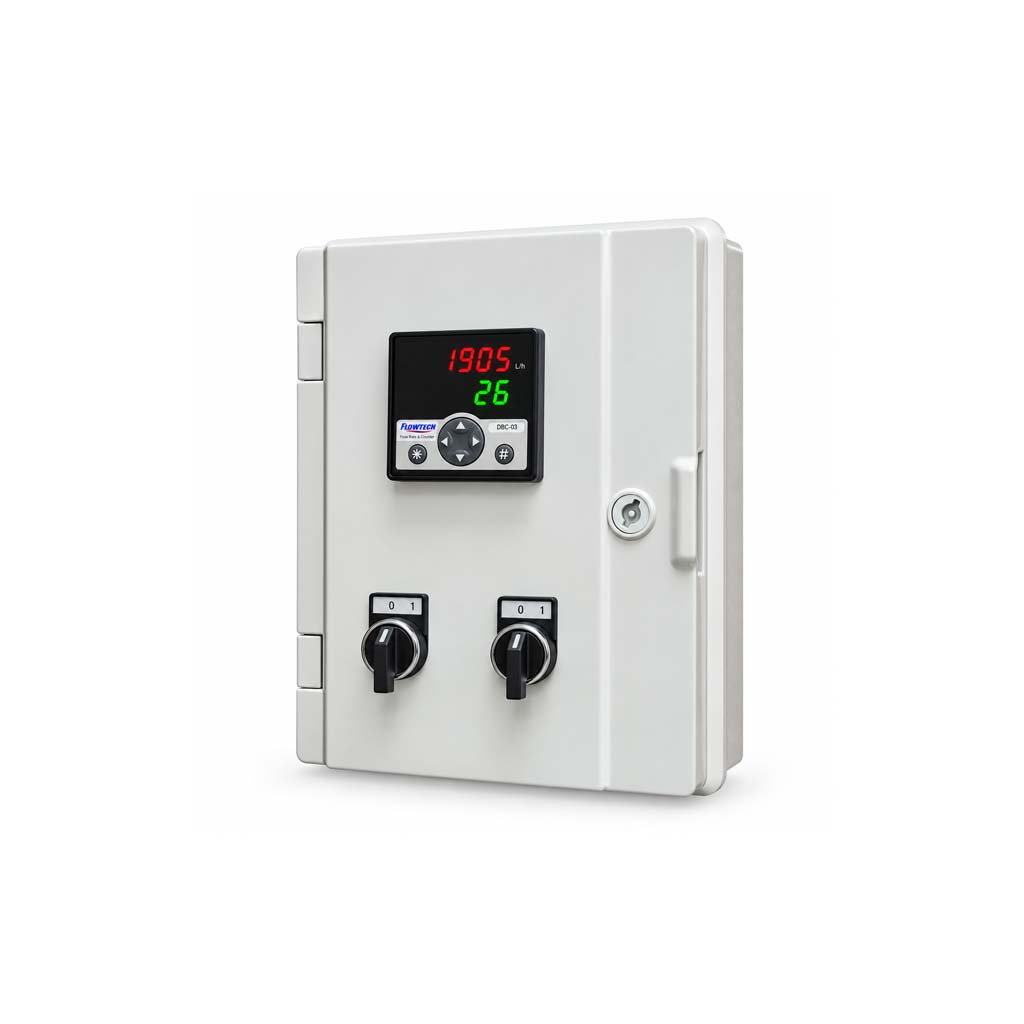

FLW-KPN03, DBC03 kontrollü; açma-kapama, acil durdurma, sigorta, röle ve hazır klemensleriyle sunulan polyester gövdeli, tak çalıştır dolum kontrol panosudur.
FLW-KPN03 Hazır Dolum Kontrol Panosu, FLW-DBC03 dijital debi ve dolum kontrol cihazıyla birlikte kullanılan, endüstriyel sıvı dolum ve akış kontrol uygulamaları için geliştirilmiş komple kumanda panosudur.
DBC03 cihazının anlık ve toplam debi izleme, hedef dolum miktarı belirleme ve dolum kontrolü özelliklerini; hazır elektrik bağlantıları, kumanda butonları ve koruma elemanlarıyla bir araya getirir.
FLW-KPN03'ün en önemli avantajı, yalnızca bir dolum kontrol cihazı yerine montaja ve bağlantıya hazır bir kontrol çözümü sunmasıdır.
Standart bir FLW-DBC03 cihazı satın alındığında, uygulamaya göre ayrıca pano, açma-kapama butonları, acil durdurma butonu, sigorta, röle, klemens ve elektrik bağlantılarının hazırlanması gerekir.
FLW-KPN03 ise bu bileşenleri tek bir polyester gövdeli kumanda panosunda birleştirerek pano tasarımı, malzeme temini, kablolama ve montaj süreçlerini kolaylaştırır.
Hazır bağlantı klemensleri sayesinde uygun debimetre, vana, pompa ve diğer saha ekipmanlarının sisteme bağlanması daha pratik hale gelir.
Ayrıca kullanıcı ihtiyaçlarına ve uygulama gereksinimlerine göre ek kumanda ve otomasyon fonksiyonlarıyla özelleştirilebilir.

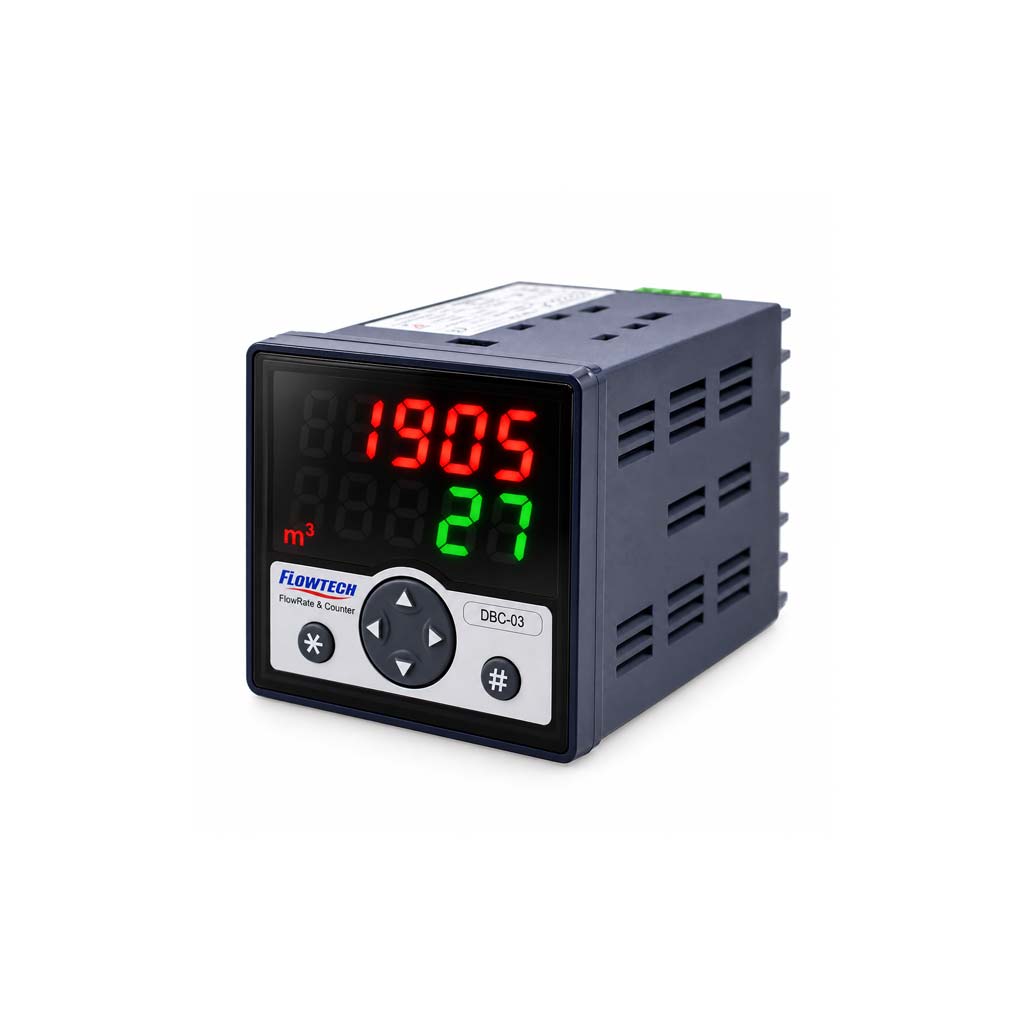

FLW-DBC03 dijital debi ve dolum kontrol cihazıyla birlikte çalışma
Komple hazır dolum ve debi kontrol panosu
Polyester gövdeli pano tasarımı
Açma-kapama kumanda elemanları
Acil durdurma butonu
Sigorta ile elektriksel koruma
Röleli kumanda altyapısı
Hazır bağlantı klemensleri
Tak çalıştır kullanım yaklaşımı
Anlık ve toplam debi izleme
Ayarlanabilir hedef dolum set değeri
Dolum işlemlerinin kontrolü
DBC03 üzerinden NPN/PNP sinyal girişi desteği
DBC03'ün programlanabilir çıkışlarıyla kontrol
İhtiyaca göre eklenebilir kumanda ve otomasyon fonksiyonları
Model: FLW-KPN03
Ürün Tipi: Hazır debi izleme ve dolum kontrol panosu
Kontrol Cihazı: FLW-DBC03
Pano Gövdesi: Polyester
Gösterge: DBC03 üzerinde 2 satır × 6 dijit dijital ekran
İzleme Fonksiyonları: Anlık debi ve toplam debi
Dolum Kontrolü: Ayarlanabilir hedef dolum set değeri
Sinyal Girişi: DBC03 üzerinden ayarlanabilir NPN/PNP
Kumanda Elemanları: Açma-kapama ve acil durdurma butonları
Elektriksel Koruma: Sigorta
Kumanda Altyapısı: Röle ve hazır bağlantı klemensleri
DBC03 Çıkışları: 1 programlanabilir röle çıkışı ve 1 transistör çıkışı
Besleme: Uygulamada kullanılan DBC03 ve pano tasarımına göre 220 VAC veya 24 VDC seçenekleri
Montaj Tipi: Harici endüstriyel kumanda panosu
Özelleştirme: İsteğe ve uygulamaya göre ek fonksiyonlar
FLW-KPN03, içerisinde kullanılan FLW-DBC03 kontrol cihazı aracılığıyla uyumlu debimetreden gelen akış sinyallerini izler.
Operatör, DBC03 üzerinden anlık ve toplam debi değerlerini takip edebilir ve hedef dolum miktarını belirleyebilir.
Dolum işlemi, pano üzerindeki kumanda elemanları ve DBC03'ün yapılandırılmış kontrol çıkışları aracılığıyla yönetilir.
Hedef miktara ulaşıldığında, uygun şekilde bağlantısı yapılmış vana, pompa veya diğer dolum ekipmanlarının kontrol edilmesi sağlanabilir.
Pano üzerindeki açma-kapama elemanları günlük kullanım kolaylığı sunarken, acil durdurma butonu uygun şekilde tasarlanmış güvenlik devresinin bir parçası olarak kullanılabilir.
Hazır Kumanda Sistemi: DBC03 cihazının yanında ihtiyaç duyulan temel kumanda ve bağlantı bileşenleri bir arada sunulur.
Daha Az Montaj ve Kablolama İşlemi: Ayrı pano tasarımı ve iç bağlantı hazırlığı ihtiyacını azaltır.
Zaman Tasarrufu: Pano bileşenlerinin ayrı ayrı seçilmesi, temin edilmesi ve monte edilmesi süreçlerini kolaylaştırır.
Kullanım Kolaylığı: Açma-kapama ve acil durdurma butonları sayesinde operatörün temel kumanda işlemlerine doğrudan erişmesini sağlar.
Düzenli Elektrik Altyapısı: Sigorta, röle ve klemenslerin pano içerisinde düzenli şekilde konumlandırılması, bağlantı ve bakım işlemlerini kolaylaştırır.
Tak Çalıştır Yaklaşımı: Önceden hazırlanmış pano içi bağlantılar sayesinde saha montajı ve devreye alma işlemlerinin daha hızlı gerçekleştirilmesine yardımcı olur.
Özelleştirilebilir Tasarım: Uygulamaya özel ek butonlar, sinyal elemanları ve kumanda fonksiyonları projeye göre eklenebilir.
FLW-KPN03, polyester gövdeli bir endüstriyel kumanda panosu olarak tasarlanmıştır.
Polyester gövde, uygun çalışma koşullarında elektriksel yalıtım ve korozyona karşı dayanım açısından avantaj sağlar.
Pano içerisindeki kumanda ve kontrol bileşenleri, dış ortamla doğrudan teması azaltan düzenli bir muhafaza içerisinde konumlandırılır.
Pano seçimi yapılırken montaj ortamı, ortam sıcaklığı, nem, kimyasal maruziyet ve ihtiyaç duyulan koruma sınıfı ayrıca değerlendirilmelidir.
Sıvı Dolum Makineleri: Belirli miktarda sıvı dolumu yapan sistemlerde hazır kumanda ve dolum kontrol çözümü olarak kullanılır.
Tank Dolum Sistemleri: Tanklara aktarılan sıvı miktarının izlenmesi ve dolumun kontrol edilmesini sağlar.
Pompa ve Vana Kontrollü Dolum Hatları: Uygun elektriksel tasarımla birlikte pompa ve vana kumandasında kullanılabilir.
Endüstriyel Debi Ölçüm Sistemleri: Debimetreden alınan anlık ve toplam debi bilgilerinin pano üzerinden takip edilmesine olanak tanır.
Miktar Kontrollü Sıvı Transferi: Hedef dolum miktarına göre tekrarlanan transfer işlemlerinin yönetilmesine yardımcı olur.
Üretim ve Proses Otomasyonu: Hazır kumanda panosu ihtiyacı bulunan endüstriyel uygulamalarda kullanılabilir.
FLW-KPN03, uygulamanın ihtiyaçlarına göre farklı kumanda ve otomasyon fonksiyonlarıyla özelleştirilebilir.
Örnek olarak ilave butonlar, durum göstergeleri, ek röleler, farklı bağlantı klemensleri ve uygulamaya özel kontrol devreleri projeye göre değerlendirilebilir.
Özelleştirme kapsamı, kullanılacak saha ekipmanları ve istenen çalışma senaryosuna göre belirlenir.
Pano seçimi yapılırken debimetrenin çıkış tipi, besleme gerilimi, kontrol edilecek pompa veya vananın elektriksel özellikleri ve saha bağlantıları dikkate alınmalıdır.
Tak çalıştır yapı, pano içi temel bağlantıların hazır olmasını ifade eder. Saha ekipmanlarının bağlanması, uygun koruma ve güvenlik devrelerinin doğrulanması ve devreye alma kontrolleri yine gereklidir.
Acil durdurma devresinin güvenlik seviyesi, kullanılacak makinenin risk değerlendirmesine ve ilgili standartlara uygun olarak tasarlanmalıdır.
FLW-KPN03, FLW-DBC03 cihazının debi izleme ve dolum kontrol özelliklerini hazır kumanda altyapısıyla bir araya getirir.
Açma-kapama butonları, acil durdurma, sigorta, röle ve bağlantı klemenslerinin tek bir polyester panoda sunulması; sistem kurulumunu kolaylaştırır, montaj süresini azaltmaya yardımcı olur ve daha düzenli bir kontrol çözümü sağlar.
FLW-KPN03 DBC03 Kontrollü Hazır Dolum Panosu, endüstriyel sıvı dolum, tank dolum ve miktar kontrollü transfer uygulamalarında pratik, özelleştirilebilir ve kuruluma hazır bir kumanda çözümüdür.
