FLW-SNR çift şamandıralı seviye şalteri, SUS304 paslanmaz yapısı ve 20–50 cm uzunluk seçenekleriyle tanklarda alt ve üst seviye kontrolü sağlar.

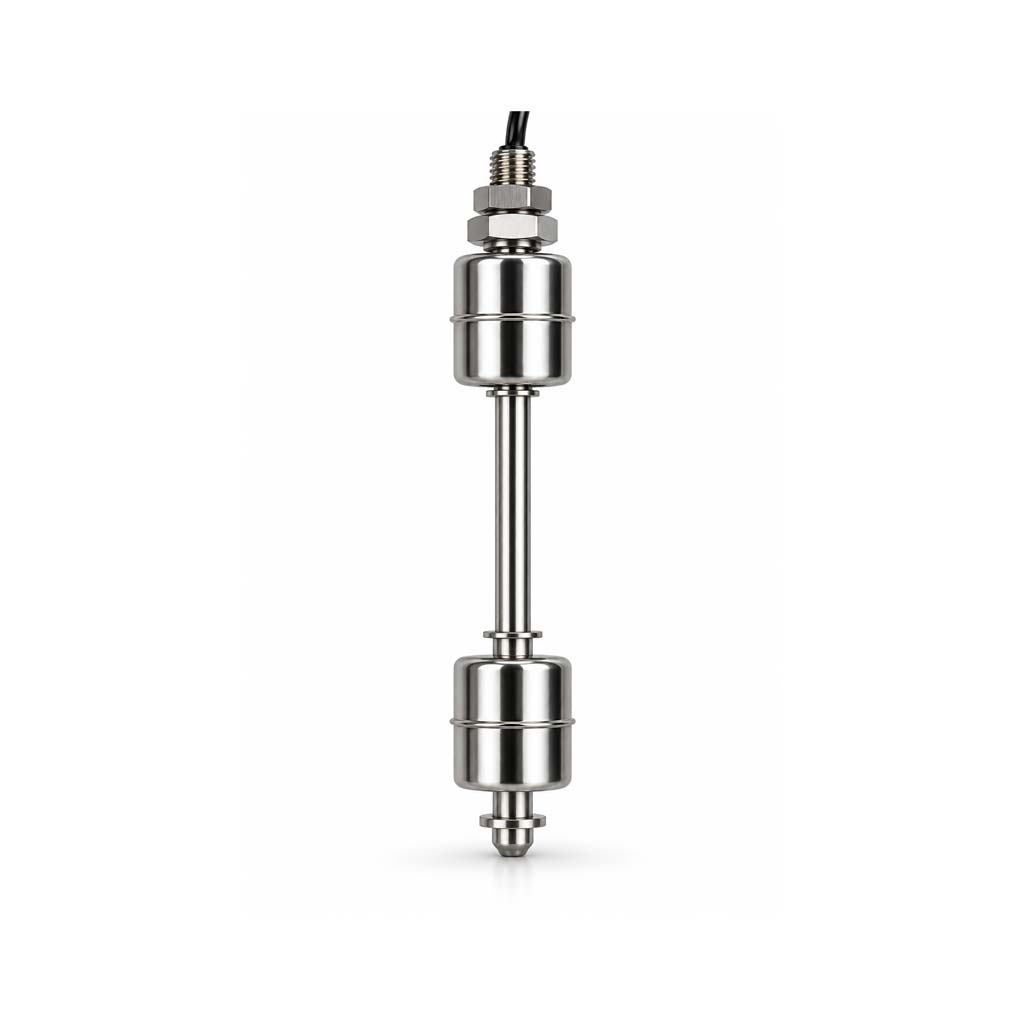

FLW-SNR çift şamandıralı seviye şalteri, sıvı tanklarında minimum ve maksimum seviyelerin tek bir sensör üzerinden kontrol edilmesi için geliştirilmiş, üstten montajlı paslanmaz çelik seviye şalteridir. İki farklı algılama noktası sayesinde tankın alt ve üst seviyelerinde bağımsız anahtarlama sinyalleri elde edilmesine olanak tanır.
Seri, 200 mm ile 500 mm arasında, 50 mm artışlarla farklı uzunluklarda üretilmektedir. Böylece tank derinliğine ve istenen kontrol noktalarına göre uygun sensör boyu seçilebilir. Dikey montaj tasarımı, iki ayrı seviye kontrolünün tek bir montaj noktasından gerçekleştirilmesine yardımcı olur.
FLW-SNR modelinde bulunan iki manyetik şamandıra, sıvı seviyesine bağlı olarak hareket eder. Her şamandıra kendi algılama noktasındaki manyetik anahtarlama mekanizmasını tetikleyerek seviye kontrol sinyali oluşturur. Bu yapı sayesinde minimum seviye uyarısı, maksimum seviye alarmı, pompa çalıştırma ve durdurma gibi işlemler otomasyon sistemlerinde yönetilebilir.
Sensörün stem, şamandıra, stopper ve somun parçaları SUS304 paslanmaz çelikten üretilmektedir. -40 °C ile +120 °C çalışma sıcaklığı ve 5 bar basınç dayanımı, ürünü malzeme uyumluluğu sağlanan endüstriyel sıvı uygulamalarında kullanılabilecek bir seçenek haline getirir.
FLW-SNR çift şamandıralı model, sıvı yüksekliğini sürekli ölçen bir transmitter değildir. Tankta belirlenen iki ayrı seviyede kontak değişimi sağlayan noktasal seviye kontrol cihazıdır.
Model: FLW-SNR Çift Şamandıralı Seri
Ürün tipi: Manyetik şamandıralı seviye şalteri
Montaj: Üstten / dikey montaj
Kontrol fonksiyonu: Alt ve üst seviye kontrolü
Şamandıra sayısı: 2 adet
Stem uzunlukları: 200–500 mm
Uzunluk artışları: 50 mm
Stem malzemesi: SUS304 paslanmaz çelik
Şamandıra malzemesi: SUS304 paslanmaz çelik
Stopper malzemesi: SUS304 paslanmaz çelik
Somun malzemesi: SUS304 paslanmaz çelik
Çalışma sıcaklığı: -40 ... +120 °C
Basınç dayanımı: 0,5 MPa / 5 bar
Şamandıra özgül ağırlığı: 0,7 ±0,05
Maksimum kontak kapasitesi: 50 W DC/AC
Maksimum gerilim: 300 V DC/AC
Maksimum akım: 0,5 A DC/AC
Çalışma prensibi: Manyetik reed switch
Ölçüm fonksiyonu: İki noktadan seviye algılama
FLW-SNR çift şamandıralı seri, farklı tank yüksekliklerine uyum sağlamak amacıyla yedi standart uzunlukta sunulmaktadır.
| Stem Uzunluğu | Santimetre |
|---|---|
| 200 mm | 20 cm |
| 250 mm | 25 cm |
| 300 mm | 30 cm |
| 350 mm | 35 cm |
| 400 mm | 40 cm |
| 450 mm | 45 cm |
| 500 mm | 50 cm |
Uygun uzunluk seçilirken tankın montaj yüksekliği, minimum ve maksimum kontrol noktaları ile şamandıraların çalışma mesafeleri dikkate alınmalıdır.
FLW-SNR serisinin bu versiyonunda iki şamandıra bulunması, sıvı seviyesinin iki farklı noktadan takip edilmesini sağlar.
Alt seviye kontrolü: Tank içerisindeki sıvı belirlenen minimum seviyeye düştüğünde kontrol sinyali oluşturularak düşük seviye alarmı veya pompa koruma fonksiyonu gerçekleştirilebilir.
Üst seviye kontrolü: Sıvı belirlenen maksimum seviyeye ulaştığında kontak sinyali üzerinden dolumun durdurulması veya yüksek seviye alarmı oluşturulması sağlanabilir.
Bu iki kontrol noktası, uygun bir kontrol devresiyle birlikte kullanıldığında otomatik tank dolum ve boşaltma sistemlerinin yönetilmesine yardımcı olur.
FLW-SNR çift şamandıralı modellerde sıvıyla temas eden temel mekanik parçalar SUS304 paslanmaz çelikten üretilmektedir.
Paslanmaz konstrüksiyon, endüstriyel tanklarda metal malzeme gerektiren uygulamalar için dayanıklı bir alternatif sunar. Sıvının kimyasal özellikleri, yoğunluğu ve çalışma sıcaklığına göre malzeme uyumluluğu kontrol edilmelidir.
Endüstriyel sıvı tankları
Su depoları ve proses tankları
Otomatik tank dolum sistemleri
Minimum ve maksimum seviye kontrolü
Pompa çalıştırma ve durdurma sistemleri
Düşük seviye alarmı
Taşma önleme sistemleri
Makine ve ekipman sıvı hazneleri
Dolum ve boşaltma otomasyonu
İki noktadan seviye algılama gerektiren uygulamalar
FLW-SNR çift şamandıralı modellerde belirtilen 200–500 mm ölçüleri stem uzunluğunu ifade eder. Alt ve üst anahtarlama noktalarının konumu, sensörün mekanik tasarımına ve şamandıra yerleşimine göre belirlenmelidir.
Şamandıra özgül ağırlığı 0,7 ±0,05 olduğundan sıvı yoğunluğu ürün seçiminde önemlidir. Elektrik bağlantıları yapılırken maksimum kontak kapasitesi, gerilim ve akım sınırlarına uyulmalıdır.
