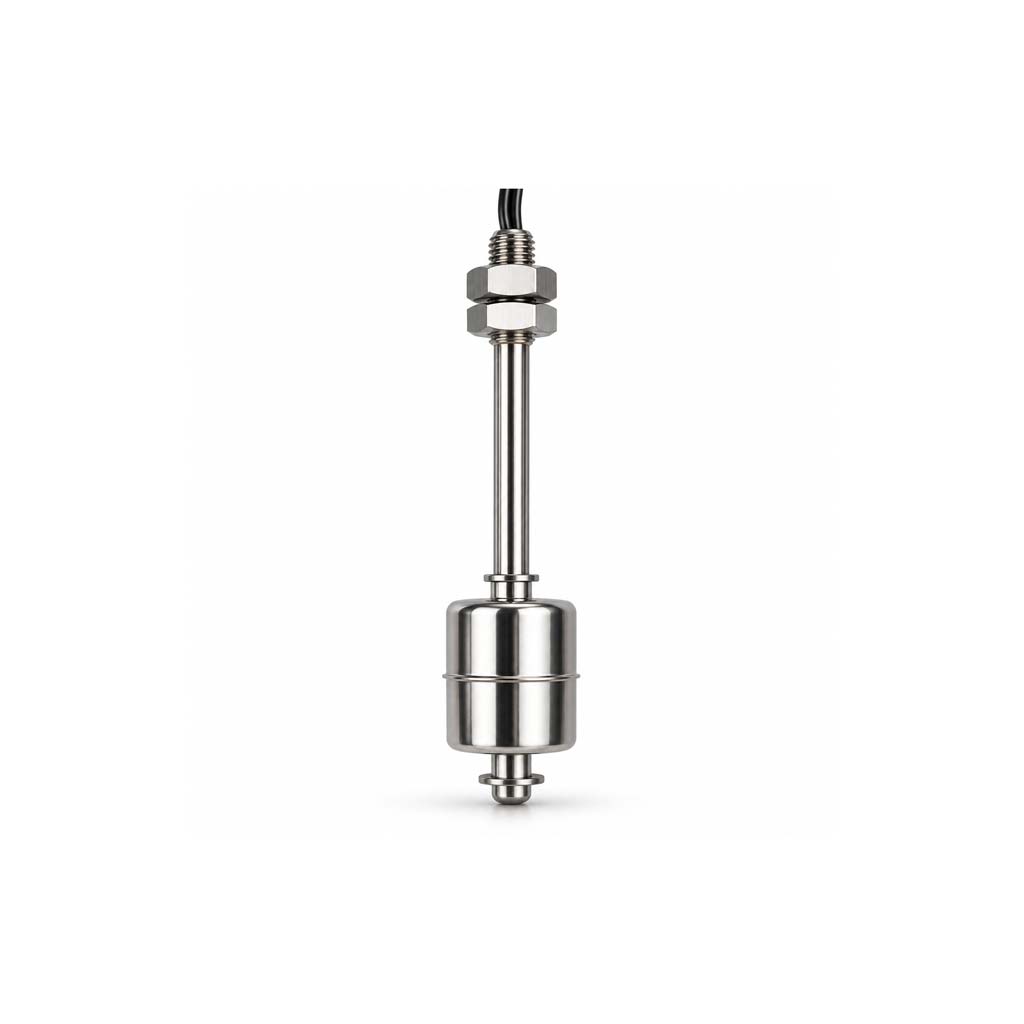

Manyetik Seviye Şalteri Üstten Montajlı

FLW-SNR serisi, tank, depo ve sıvı haznelerinde belirli seviyelerin algılanması için geliştirilmiş, üstten montajlı manyetik şamandıralı seviye şalteridir. Tamamen SUS304 paslanmaz çelikten üretilen temel mekanik parçaları ve farklı stem uzunluğu seçenekleri sayesinde endüstriyel sıvı seviye kontrol uygulamalarında kullanılabilir.

Seri, 45 mm, 100 mm ve 150 mm olmak üzere üç farklı stem uzunluğunda üretilmektedir. Her modelde tek şamandıra bulunur. Farklı uzunluk seçenekleri, tank geometrisine ve algılama noktasının konumuna göre uygun sensörün seçilmesine olanak tanır.

FLW-SNR seviye şalterleri, sıvı seviyesine bağlı olarak hareket eden manyetik şamandıra prensibiyle çalışır. Şamandıra belirlenen konuma ulaştığında gövde içerisindeki reed switch kontak değiştirerek elektriksel anahtarlama sinyali oluşturur. Bu sinyal; minimum veya maksimum seviye kontrolü, taşma alarmı, pompa kontrolü ve otomasyon uygulamalarında kullanılabilir.

-40 °C ile +120 °C çalışma sıcaklığı ve 5 bar basınç dayanımı, serinin farklı endüstriyel proses koşullarında değerlendirilmesine olanak sağlar. Stem, şamandıra, stopper ve somun parçalarının SUS304 paslanmaz çelik olması, metal malzeme gerektiren tank uygulamalarında önemli bir avantajdır.

FLW-SNR serisi sürekli seviye ölçümü yapan bir transmitter değildir. Belirlenen seviyede kontak değişimi sağlayan noktasal seviye şalteri olarak görev yapar.

Öne Çıkan Teknik Özellikler

• Model: FLW-SNR Serisi

• Ürün tipi: Manyetik şamandıralı seviye şalteri

• Montaj şekli: Üstten / dikey montaj

• Stem uzunlukları: 45 mm, 100 mm, 150 mm

• Şamandıra sayısı: Tek şamandıra

• Stem malzemesi: SUS304 paslanmaz çelik

• Şamandıra malzemesi: SUS304 paslanmaz çelik

• Stopper malzemesi: SUS304 paslanmaz çelik

• Somun malzemesi: SUS304 paslanmaz çelik

• Çalışma sıcaklığı: -40 ... +120 °C

• Basınç dayanımı: 0,5 MPa / 5 bar

• Şamandıra özgül ağırlığı: 0,7 ±0,05

• Maksimum kontak kapasitesi: 50 W DC/AC

• Maksimum gerilim: 300 V DC/AC

• Maksimum akım: 0,5 A DC/AC

• Çalışma prensibi: Manyetik reed switch

• Ölçüm fonksiyonu: Noktasal seviye algılama

45, 100 ve 150 mm Uzunluk Seçenekleri

FLW-SNR serisinin önemli avantajlarından biri, farklı tank derinlikleri ve montaj gereksinimleri için üç ayrı uzunluk seçeneği sunmasıdır.

• 45 mm: Kısa montaj mesafesi gerektiren kompakt hazneler

• 100 mm: Orta uzunlukta sensör gerektiren tank uygulamaları

• 150 mm: Daha derindeki bir kontrol noktasına erişilmesi gereken uygulamalar

Her üç model de tek şamandıralı olarak üretilmektedir. Uygun uzunluk seçilirken tankın montaj geometrisi ve istenen anahtarlama seviyesi dikkate alınmalıdır.

SUS304 Paslanmaz Çelik Konstrüksiyon

FLW-SNR serisinde stem, şamandıra, stopper ve somun parçaları SUS304 paslanmaz çelikten üretilmektedir.

Paslanmaz yapı, endüstriyel tanklarda metal konstrüksiyon gerektiren uygulamalar için uygun bir seçenek sunar. Kullanılacak sıvının SUS304 ile kimyasal uyumluluğu, yoğunluğu ve çalışma koşulları ürün seçiminde değerlendirilmelidir.

Kullanım Alanları

• Endüstriyel sıvı tankları

• Su depoları ve sıvı hazneleri

• Makine ve ekipman tankları

• Proses sıvısı depoları

• Minimum seviye kontrolü

• Maksimum seviye kontrolü

• Taşma alarm sistemleri

• Pompa kontrol uygulamaları

• Dolum ve boşaltma otomasyonu

• Üstten montaj gerektiren noktasal seviye uygulamaları

Ürün Seçim Notu

FLW-SNR serisinde 45, 100 ve 150 mm değerleri stem uzunluğunu ifade eder. Gerçek anahtarlama noktası, şamandıra hareketi ve montaj geometrisine bağlı olarak değerlendirilmelidir.

Şamandıra özgül ağırlığı 0,7 ±0,05 olduğundan, kullanılacak sıvının yoğunluğu uygun çalışma açısından önemlidir. Ayrıca elektrik bağlantısında belirtilen maksimum kontak kapasitesi, gerilim ve akım sınırları aşılmamalıdır.
