Metal tüplü şamandıralı debimetreler, sıvı ve gazların debisini değişken alan prensibiyle ölçen, zorlu proses koşullarına uygun dayanıklı rotametrelerdir.

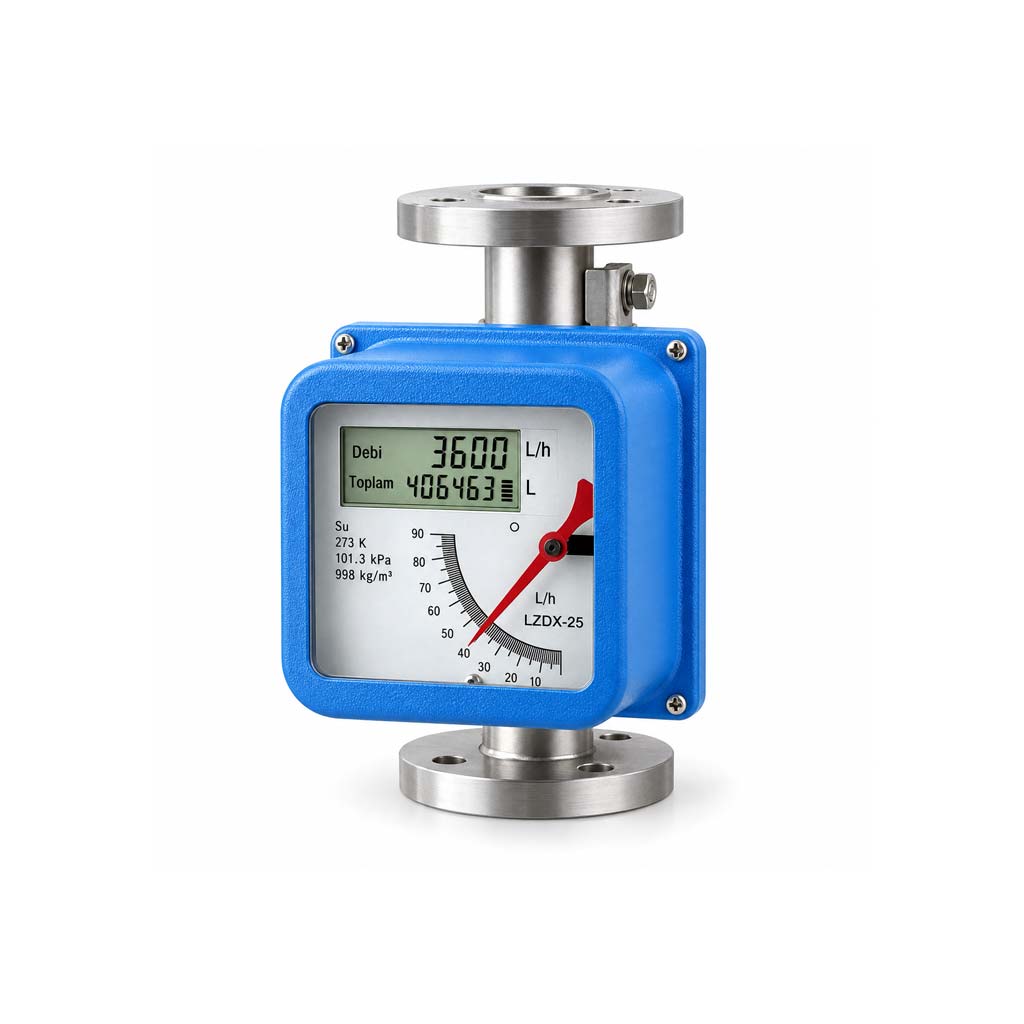

Metal tüplü şamandıralı debimetreler, sıvı ve gazların debisini ölçmek ve lokal olarak izlemek için kullanılan değişken alan (Variable Area) prensibine sahip endüstriyel akış ölçüm cihazlarıdır. Sağlam metal ölçüm tüpü sayesinde cam tüplü rotametrelere göre daha yüksek basınç, sıcaklık ve mekanik dayanım gerektiren proseslerde kullanılabilir.
Metal tüplü rotametrenin çalışma prensibi, konik yapıdaki ölçüm tüpü içerisinde serbest hareket eden bir şamandıraya dayanır. Akışkan ölçüm tüpünün içerisinden geçerken şamandırayı yukarı doğru hareket ettirir. Debi arttıkça şamandıra yükselir ve akışkanın geçebileceği kesit alanı genişler. Şamandıra, akış kuvvetleri ile ağırlığının dengelendiği noktada sabitlenir ve bu konum ölçülen debiyi temsil eder.
Metal ölçüm tüpü içerisindeki şamandıra doğrudan görülemediğinden, şamandıranın hareketi manyetik bağlantı sistemi aracılığıyla dışarıdaki gösterge mekanizmasına aktarılır. Böylece proses akışkanı ile gösterge mekanizması arasında doğrudan mekanik bağlantıya ihtiyaç duyulmadan debi değeri cihaz üzerindeki skaladan okunabilir.
Değişken alan ölçüm prensibinin basit ve güvenilir yapısı, metal tüplü şamandıralı debimetrelerin proses endüstrisinde yaygın olarak kullanılmasını sağlar. Lokal göstergeli modeller, debinin sahada doğrudan takip edilmesi gereken uygulamalarda harici bir enerji kaynağına ihtiyaç duymadan çalışabilen pratik bir ölçüm çözümü sunabilir.
Metal tüplü yapı, özellikle proses koşullarının cam tüplü debimetre kullanımına uygun olmadığı uygulamalarda önemli avantaj sağlar. Yüksek proses sıcaklıkları, yüksek basınçlar, mekanik zorlanmalar veya opak akışkanlar için uygulamaya uygun metal tüplü modeller tercih edilebilir.
Metal tüplü şamandıralı debimetreler hem sıvı hem de gaz debisinin ölçümünde kullanılabilir. Su, proses suyu, hava, azot ve çeşitli endüstriyel sıvı veya gazlar için uygun malzeme ve kalibrasyon seçenekleriyle kullanılabilir. Akışkanın yoğunluğu, viskozitesi, çalışma basıncı ve sıcaklığı cihaz seçiminde dikkate alınmalıdır.
Şamandıralı debimetrelerin ölçüm skalası belirli bir akışkan ve proses koşuluna göre oluşturulduğundan, cihaz seçiminde ölçülecek akışkanın özelliklerinin doğru belirtilmesi önemlidir. Özellikle gaz uygulamalarında çalışma ve referans basınç/sıcaklık koşulları ölçüm aralığının doğru belirlenmesi açısından önem taşır.
Standart lokal göstergeli modellerin yanı sıra, ürün konfigürasyonuna bağlı olarak elektronik transmitter ve alarm kontakları bulunan metal tüplü debimetre seçenekleri de kullanılabilir. 4–20 mA analog çıkış gibi transmitter seçenekleri sayesinde debi bilgisi PLC, SCADA veya DCS sistemlerine aktarılabilir. Limit switch/alarm kontakları ise belirlenen minimum veya maksimum debi seviyelerinde sinyal üretmek için kullanılabilir.
Metal tüplü rotametreler özellikle düşük ve orta debilerin izlenmesi, yardımcı proses hatları, soğutma suyu, proses gazları, hava ve azot hatları, kimyasal prosesler, enerji tesisleri, makine sistemleri ve genel endüstriyel debi kontrol uygulamalarında tercih edilebilir.
Sağlam metal konstrüksiyonu, basit değişken alan ölçüm prensibi ve kolay okunabilir lokal göstergesi sayesinde metal tüplü şamandıralı debimetreler, zorlu endüstriyel proseslerde sıvı ve gaz debisinin sürekli izlenmesi için ekonomik ve güvenilir bir çözüm sunar.
Değişken Alan (Variable Area): Akış arttıkça konik ölçüm tüpü içerisindeki şamandıra yükselir. Şamandıranın dengeye ulaştığı konum debi değerini belirler.
Manyetik Aktarım: Metal tüp içerisindeki şamandıranın konumu manyetik bağlantı aracılığıyla dış göstergedeki ibreye aktarılır ve debi değeri skaladan okunur.
Lokal Gösterge: Debi değeri cihaz üzerindeki analog skaladan doğrudan takip edilebilir.
4–20 mA Transmitter: Uygun elektronik modellerde debi bilgisinin PLC, SCADA veya DCS sistemlerine aktarılmasını sağlar.
Alarm Kontakları: Opsiyonel minimum ve maksimum debi kontakları proses kontrolü ve alarm uygulamalarında kullanılabilir.
• Değişken alan (Variable Area) ölçüm prensibi
• Metal tüplü sağlam konstrüksiyon
• Sıvı ve gaz debisi ölçümü
• Şamandıralı debi ölçüm teknolojisi
• Manyetik bağlantılı gösterge sistemi
• Lokal debi göstergesi
• Lokal göstergeli modellerde enerji gerektirmeyen ölçüm imkânı
• Yüksek basınçlı proseslere uygun model seçenekleri
• Yüksek sıcaklığa uygun model seçenekleri
• Opak akışkanların ölçümüne uygun
• Düşük ve orta debi uygulamaları için ideal
• 4–20 mA transmitter seçenekleri
• Minimum / maksimum debi alarm kontakları
• PLC, SCADA ve DCS sistemlerine entegrasyon seçeneği
• Sağlam ve uzun ömürlü endüstriyel tasarım
• Kimya, petrokimya, enerji, su ve genel proses uygulamalarına uygun
• Proses suyu debi ölçümü
• Soğutma suyu hatları
• Hava debisi ölçümü
• Azot ve endüstriyel gaz hatları
• Kimyasal prosesler
• Yardımcı proses hatları
• Makine ve ekipman soğutma sistemleri
• Enerji ve güç üretim tesisleri
• Petrokimya uygulamaları
• Endüstriyel proses kontrolü
