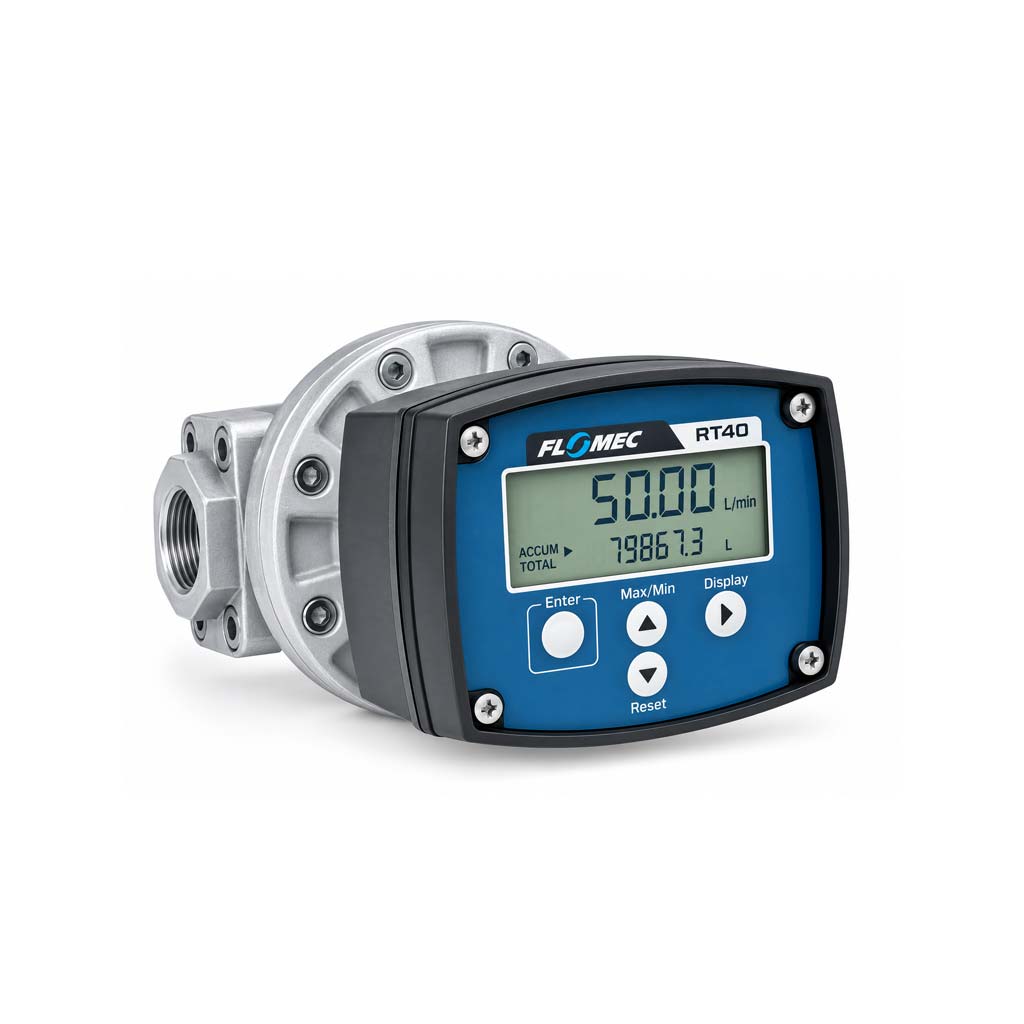

Oval Dişli Debimetre

Oval dişli debimetreler, özellikle viskoz sıvıların hassas ve tekrarlanabilir debi ölçümü için geliştirilmiş pozitif deplasmanlı (Positive Displacement – PD) akış ölçüm cihazlarıdır. Güney Kore menşeli ürün seçenekleri; sağlam mekanik yapısı, farklı gövde malzemeleri ve yüksek basınca uygun modelleriyle makine ve endüstriyel proses uygulamalarında güvenilir bir debi ölçüm çözümü sunar.

Ölçüm prensibi, debimetre gövdesi içerisinde hassas şekilde konumlandırılmış iki oval dişlinin akışkan tarafından döndürülmesine dayanır. Dişliler dönerken gövde ile dişliler arasında belirli hacimlerde akışkan taşınır. Her dönüşte sabit bir sıvı hacminin transfer edilmesi sayesinde geçen toplam hacim doğrudan belirlenebilir.

Pozitif deplasmanlı ölçüm prensibi, oval dişli debimetreleri özellikle yağlar ve diğer viskoz akışkanların ölçümünde avantajlı hale getirir. Ölçüm doğrudan belirli hacimlerin sayılması esasına dayandığından, uygun çalışma koşullarında düşük ve değişken debilerde yüksek tekrarlanabilirlik elde edilebilir.

Farklı akışkan ve proses koşullarına uyum sağlamak amacıyla alüminyum gövde ve AISI 316 paslanmaz çelik gövde seçenekleri mevcuttur. Alüminyum gövdeli modeller genel endüstriyel uygulamalarda hafif ve ekonomik bir çözüm sunarken, 316 paslanmaz çelik modeller daha yüksek korozyon dayanımı ve malzeme uyumluluğu gerektiren prosesler için tercih edilebilir. Nihai gövde ve conta seçimi, ölçülecek akışkanın kimyasal özelliklerine göre yapılmalıdır.

Sensör modellerinde NPN pulse çıkışı sayesinde ölçülen akış miktarı elektriksel pulse sinyali olarak harici ekipmanlara aktarılabilir. Pulse sinyali PLC, dijital gösterge, totalizör, dozaj kontrol cihazı veya diğer otomasyon ekipmanları tarafından işlenerek anlık debi ve toplam geçen miktarın hesaplanmasında kullanılabilir.

100 bar'a kadar çalışma basıncına uygun model seçenekleri, oval dişli debimetrelerin yüksek basınçlı sıvı hatlarında da kullanılmasına olanak tanır. Bu özellik özellikle hidrolik sistemler, yağlama sistemleri, yüksek basınçlı dozaj üniteleri ve makine uygulamalarında önemli bir avantaj sağlar.

Oval dişli ölçüm teknolojisi viskoz sıvılarda yüksek performans sunmakla birlikte, mekanik dişlilerin güvenilir çalışması için akışkanın sert ve aşındırıcı partiküllerden arındırılmış olması önemlidir. Uygulamanın gerektirdiği durumlarda debimetre öncesinde uygun bir filtre kullanılması tavsiye edilir.

Oval dişli debimetreler; hidrolik yağ, yağlama yağı, makine yağı, yakıt, reçine, solvent, kimyasal sıvılar ve malzeme uyumluluğu sağlanan diğer düşük veya yüksek viskoziteli akışkanların ölçümünde kullanılabilir.

Kompakt yapısı, pozitif deplasmanlı hassas ölçüm prensibi, NPN pulse çıkışı, alüminyum veya 316 paslanmaz çelik gövde seçenekleri ve 100 bar'a kadar yüksek basınç modelleriyle oval dişli debimetreler; dozajlama, tüketim takibi, makine otomasyonu ve endüstriyel proses kontrolü için etkili bir çözüm sunar.

Gövde Seçenekleri

Alüminyum Gövde: Genel endüstriyel uygulamalarda kompakt, hafif ve ekonomik bir debi ölçüm çözümü sunar.

AISI 316 Paslanmaz Çelik Gövde: Korozyon dayanımı ve yüksek malzeme uyumluluğu gerektiren endüstriyel prosesler için uygundur.

Çıkış Sinyali

NPN Pulse Çıkışı: Debiyle orantılı pulse sinyali PLC, harici gösterge, totalizör veya dozaj kontrol cihazlarına aktarılarak anlık ve toplam debi hesaplamalarında kullanılabilir.

Öne Çıkan Özellikler

• Güney Kore menşeli ürün seçenekleri
• Pozitif deplasmanlı (PD) ölçüm prensibi
• Viskoz sıvıların debi ölçümü için ideal
• Yüksek ölçüm tekrarlanabilirliği
• Düşük debilerin ölçümüne uygun model seçenekleri
• Alüminyum gövde seçeneği
• AISI 316 paslanmaz çelik gövde seçeneği
• NPN pulse çıkışı
• PLC ve otomasyon sistemlerine kolay entegrasyon
• Harici gösterge ve totalizörlerle kullanım imkânı
• 100 bar'a kadar çalışma basıncına uygun seçenekler
• Yüksek basınçlı yağ ve sıvı hatlarına uygun modeller
• Dozajlama ve toplam tüketim ölçümüne uygun
• Hidrolik, yağlama ve makine uygulamaları için ideal
• Kompakt ve sağlam sensör yapısı
